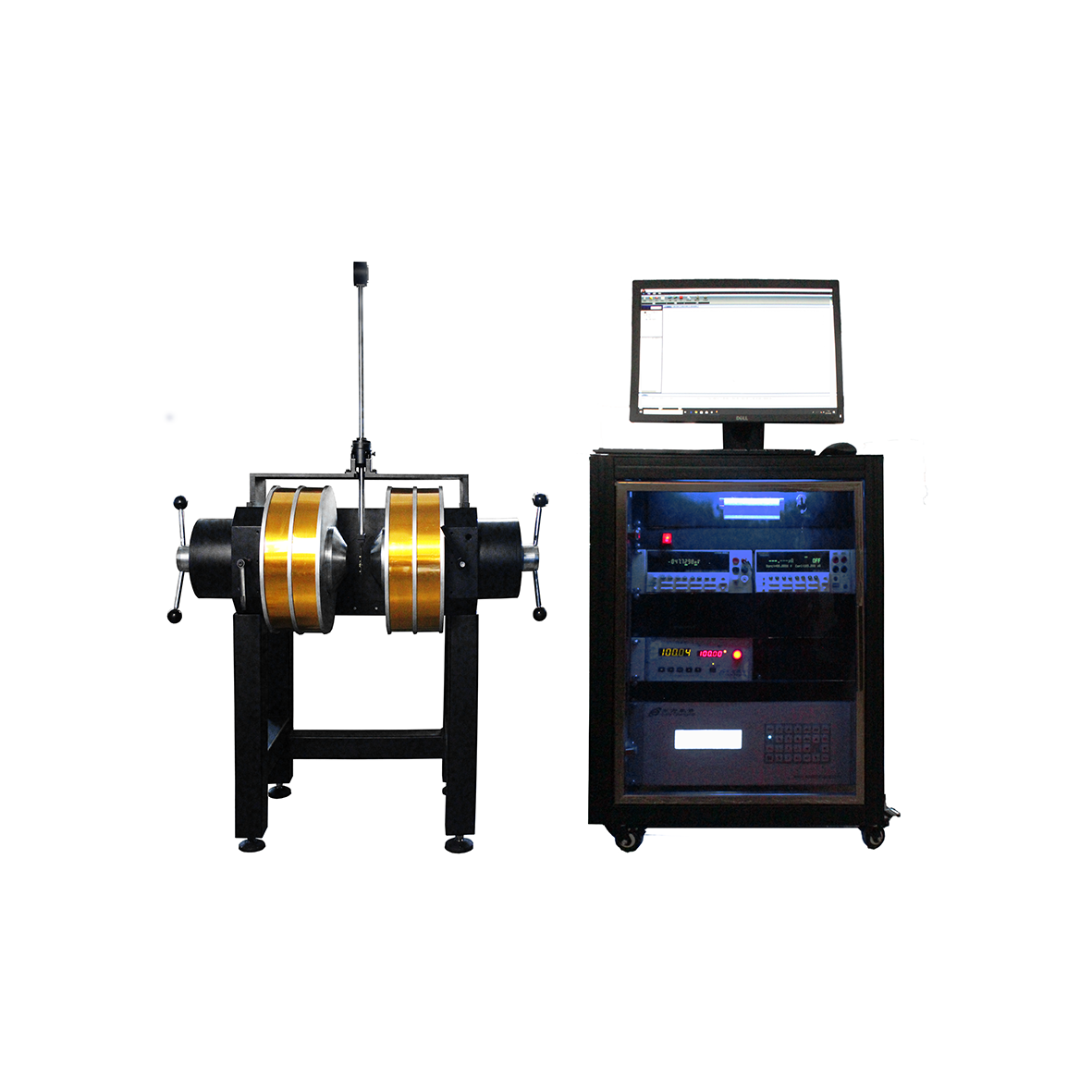

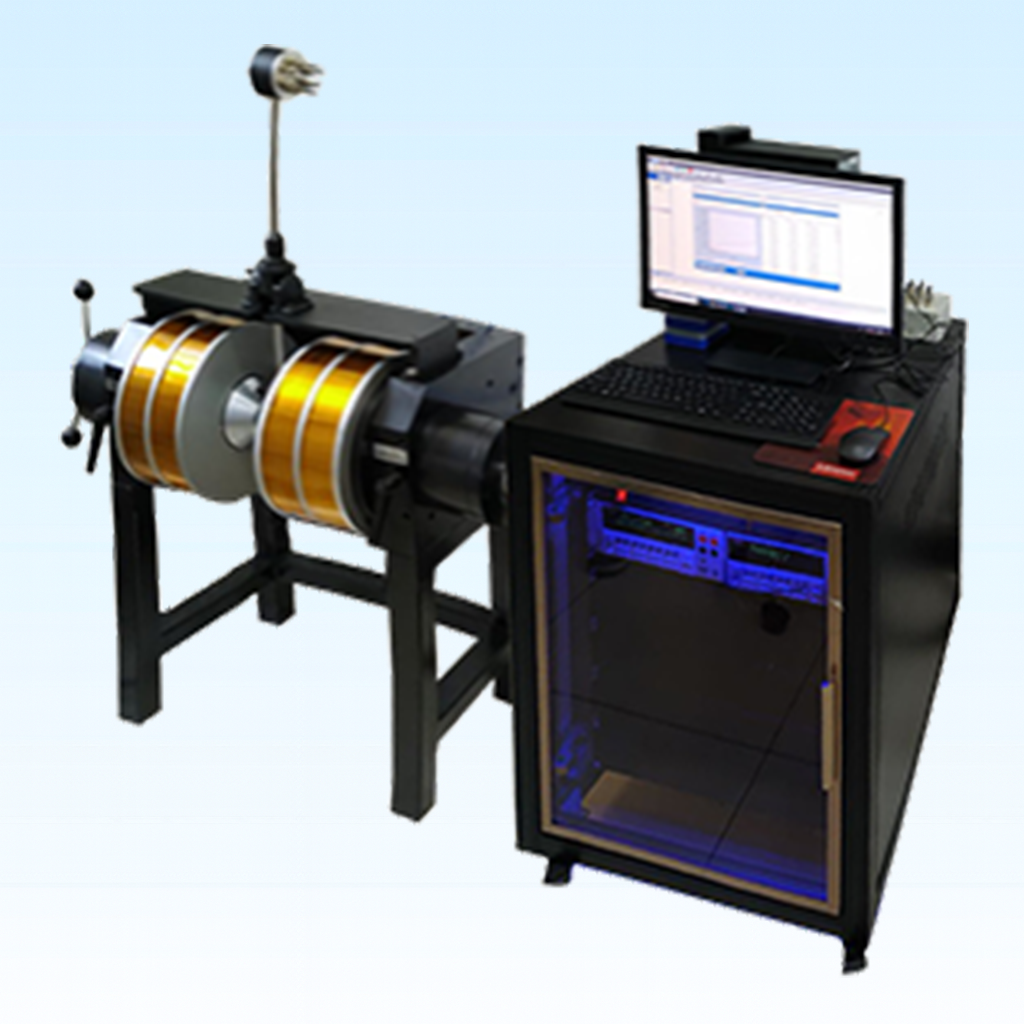

Sistema de medición del efecto Hall y transporte eléctrico (serie ET-9000)

El sistema de medición del efecto Hall y transporte eléctrico Vectomag de la serie ET-9000 es una plataforma totalmente automatizada diseñada para caracterizar con precisión propiedades de transporte eléctrico como el efecto Hall, la magnetorresistencia, la resistencia en función de la temperatura y las características I-V.

Diseñado para la investigación académica e industrial, el sistema integra control avanzado del campo magnético, entornos de temperatura de gran estabilidad y software de adquisición automática de datos.

Con más de una década de experiencia en desarrollo, la serie ET-9000 ofrece alta precisión de medida, un amplio intervalo de resistencia y una excelente estabilidad de funcionamiento, lo que la hace idónea para la investigación de materiales y la caracterización de semiconductores.

• Admite mediciones del efecto Hall y de características R-H, R-T e I-V.
• Parámetros obtenidos: resistencia de hoja, resistividad, coeficiente Hall, movilidad Hall, concentración de portadores y tipo de conductividad.
• Medición y cálculo automáticos mediante software: datos Hall completos en menos de 3 minutos.
• Estabilidad del campo durante 24 horas < ±0.5 G; control suave del cruce por cero.
• Gaussímetro integrado para precisión del campo dentro de 0.1 G @ rango de 1 kG.
• El diseño modular permite ensayar hasta cuatro muestras simultáneamente.
• Intervalo de medición: 100 nΩ – 100 GΩ (con opciones de baja y alta resistencia).
• Cumple ASTM-F76 para ensayos de coeficiente Hall y movilidad.
• Entornos de temperatura opcionales de 1.6 K – 1000 K mediante módulos criogénicos o de alta temperatura.
• Interfaz intuitiva con automatización completa por software y visualización de datos.

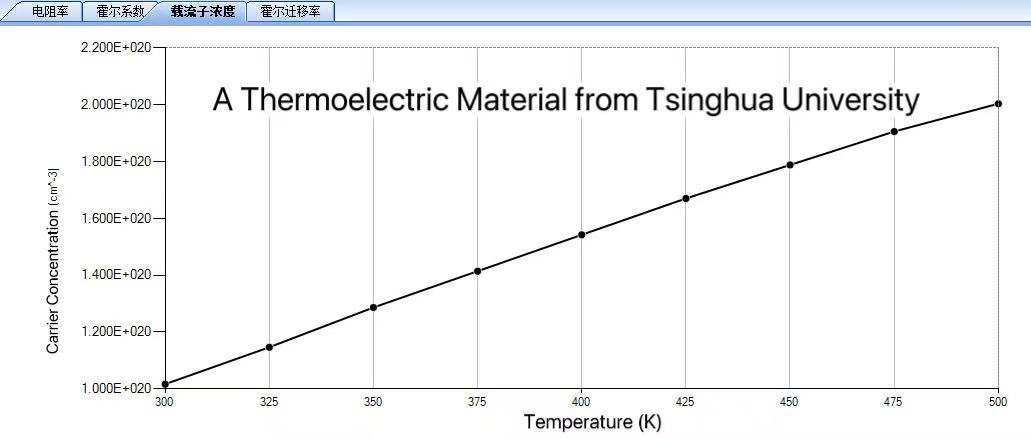

Gráfica de muestra de medición del efecto Hall — material termoeléctrico de Tsinghua

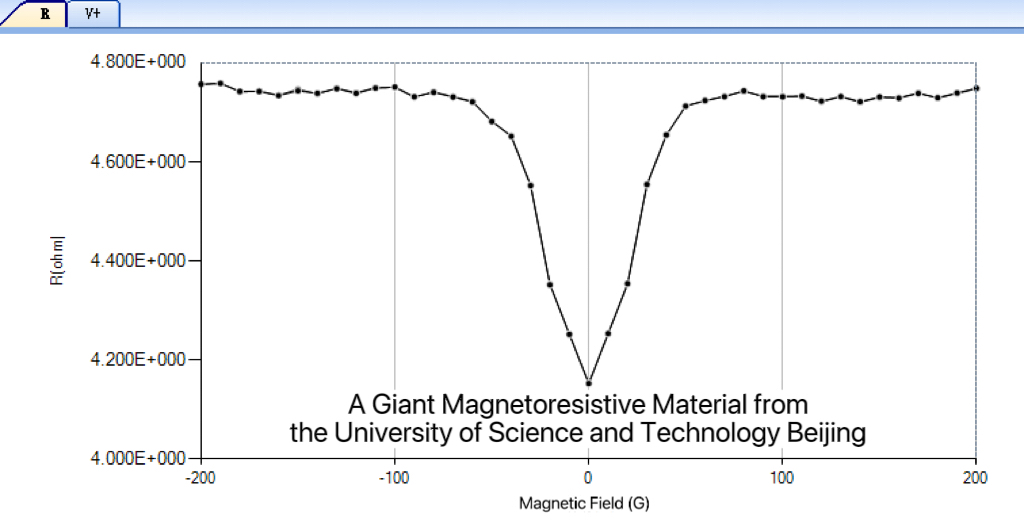

Gráfica de muestra de magnetorresistencia — material GMR de USTB

• Películas delgadas semiconductoras y materiales masivos
• Materiales termoeléctricos y espintrónicos
• Superconductores de alta temperatura
• Materiales bidimensionales (p. ej., grafeno, TMDs)
• Sistemas de metales, óxidos y aleaciones
• Laboratorios de R&D que requieren análisis precisos Hall y de magnetorresistencia

• Tipo de imán: electroimán o imán superconductor sin criógenos (5 T – 18 T)
• Intervalo de temperatura: 1.6 K – 1000 K (opciones seleccionables)
• Control del campo: gaussímetro integrado, operación bipolar, precisión < 0.1 G
• Instrumentos de medición: medidores fuente de precisión y nanovoltímetros Keithley
• Portamuestras: tarjeta de conexión rápida con diseño opcional de cuatro sondas
• Software: interfaz de control totalmente automatizado y procesamiento de datos en tiempo real

• Adquisición automática de datos y cálculo de parámetros Hall
• Trazado en tiempo real de curvas R-H, R-T e I-V
• Visualización de datos vectoriales para análisis avanzado
• Exportación de resultados en formatos CSV o de imagen
• Herramientas de alineación automática y autocalibración

• Plataforma de imán superconductor sin helio líquido (serie Cryogenic CFMS)
• Cartucho de nitrógeno líquido / termostato
• Criostato de ciclo cerrado
• Horno de alta temperatura (hasta 1000 K)
• Módulo óptico con trayectoria de luz y caja de blindaje integradas
• Etapa de rotación, bomba de vacío y unidad de refrigeración por agua

Precisión de medida:

Suponiendo un espesor de muestra de 100 nm, un campo de 10 000 G y un factor de corrección = 1:

• Exactitud de medición de resistencia: ± 2 %
• Resistividad, coeficiente Hall, concentración de portadores y movilidad: ± 5 %
