Medidor de efecto Hall con imán permanente CMT-30

• ✅ Ensayos no destructivos de películas delgadas semiconductoras y muestras masivas
• ✅ Medición integrada de características de transporte de portadores
• ✅ Compacto, estable e ideal para laboratorios
• ✅ Adecuado tanto para enseñanza académica como para R&D industrial

• Caracterización de materiales semiconductores
• Investigación de física de dispositivos
• Análisis de propiedades de transporte eléctrico
• Demostraciones educativas y formación de laboratorio

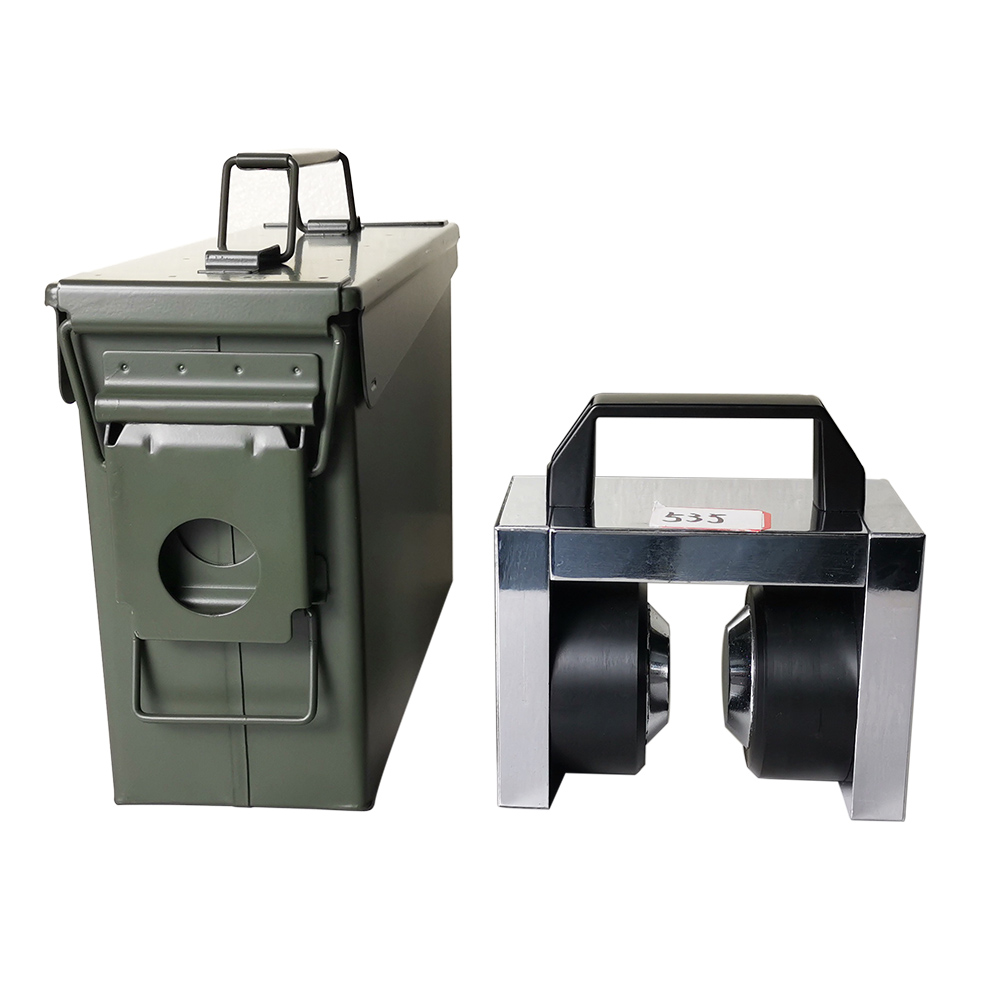

1. Conjunto de imán permanente de alta uniformidad

El sistema CMT-30 integra un par de imanes permanentes de alta estabilidad que crean un entorno de campo magnético estable para mediciones Hall.

• Intensidad de campo magnético: aprox. 500 mT (valor real calibrado antes del envío)
• Entrehierro: 18 mm
• Diámetro de polos: exterior: 48 mm / cara polar: 33 mm
• Uniformidad del campo: 1~5×10⁻⁵ en la región central de ensayo
• Tipo de imán: imanes de calidad de resonancia magnética nuclear (NMR), con estabilidad superior a largo plazo y variación de campo ultrabaja
• Personalización: intensidad y geometría del campo adaptables a los requisitos experimentales

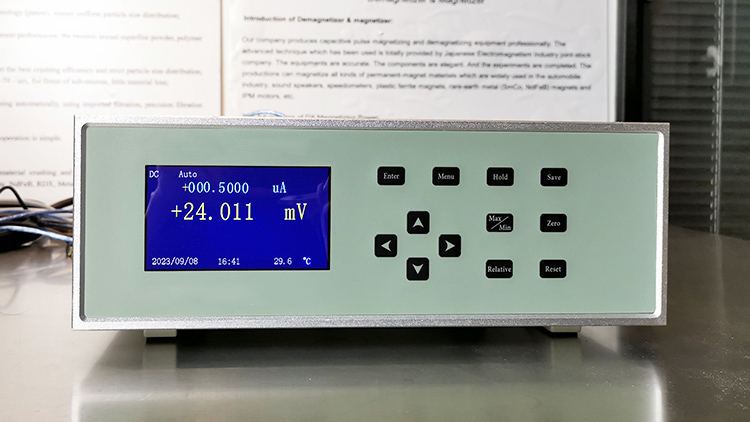

2. Fuente de corriente constante de precisión y unidad de conmutación CMT-320

CMT-320 es una fuente de corriente y controlador de conmutación integrados, diseñados específicamente para ensayos del efecto Hall. Simplifica el cableado y minimiza las operaciones manuales.

• Resolución de salida de corriente: 0.0001 μA
• Resolución de medición de tensión: 0.0001 mV
• Intervalo de corriente: de 50.00 nA a 50.00 mA, ajustable en pasos de 0.1 nA
• Intervalo de tensión: 0 ~ ±3 V, compatible con mediciones de muestras de alta resistencia
• Conmutación automática: la matriz integrada de conmutación de 4 fases permite detectar automáticamente la tensión Hall (compatible con el método van der Pauw)
• Interfaz: GUI fácil de usar y protocolo completo de comandos de software para PC disponibles

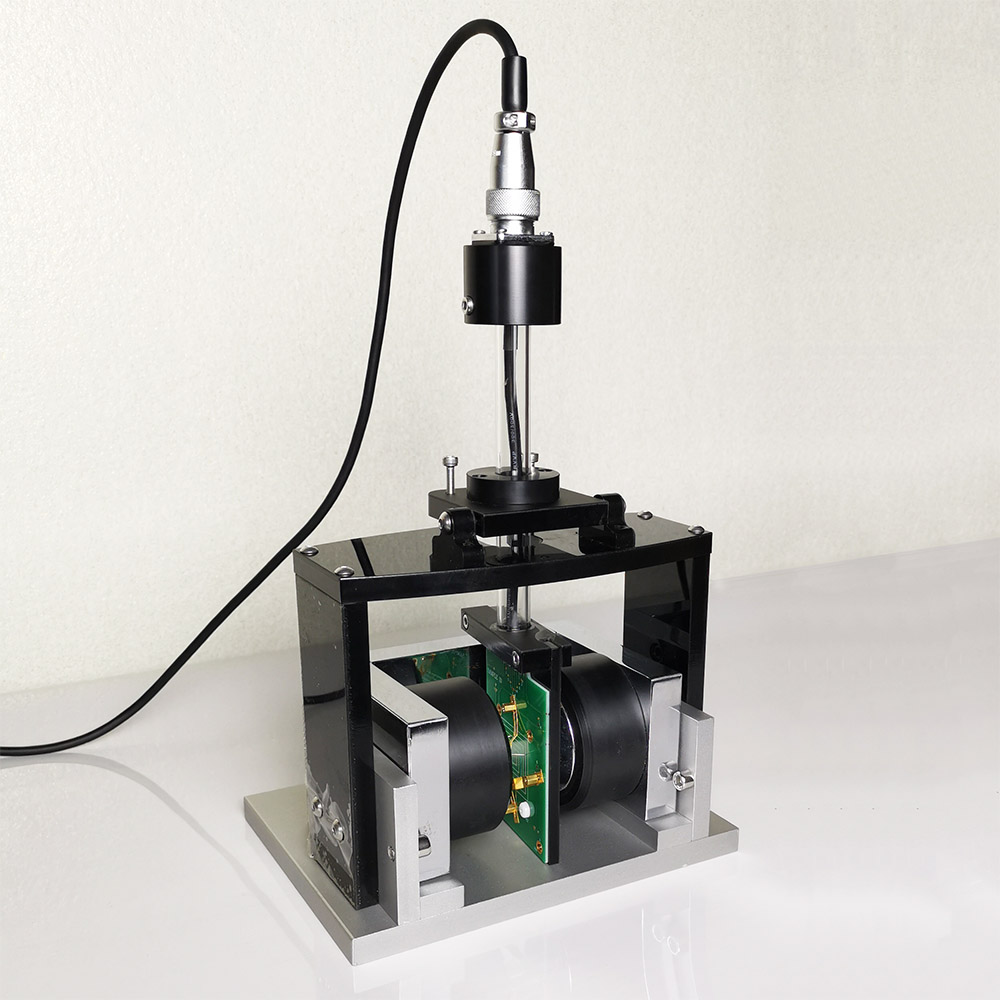

3. Plataforma de muestras inteligente CMT-35 y software de control

La plataforma de muestras se integra con software inteligente para una adquisición y un análisis de datos fluidos.

• Ensayos automatizados: medición con un clic y orientación en tiempo real para cambiar la polaridad
• Configuración de parámetros: el software admite parámetros de muestra definidos por el usuario y cálculo automático de resultados
• Visualización de datos: compatible con curvas I-V y B-V
• Interfaz modular: fácil ampliación de funciones y desarrollo secundario
• Exportación de datos: resultados guardados temporalmente o exportados como archivos Excel para archivo y análisis

4. Accesorios y herramientas estándar

Para facilitar la configuración y el manejo, el sistema incluye estas herramientas y componentes auxiliares:

• Útil de posicionamiento del imán: garantiza una alineación constante entre ensayos
• Muestra Hall estándar: muestra certificada + datos de calibración del Instituto de Semiconductores de la Academia China de Ciencias
• Herramientas de contacto: soldador, lámina de indio, soldadura, hilo esmaltado, etc., para contactos óhmicos fiables
• Cable de comunicación: adaptador RS232-to-USB para integración con el PC anfitrión

Descripción general del producto

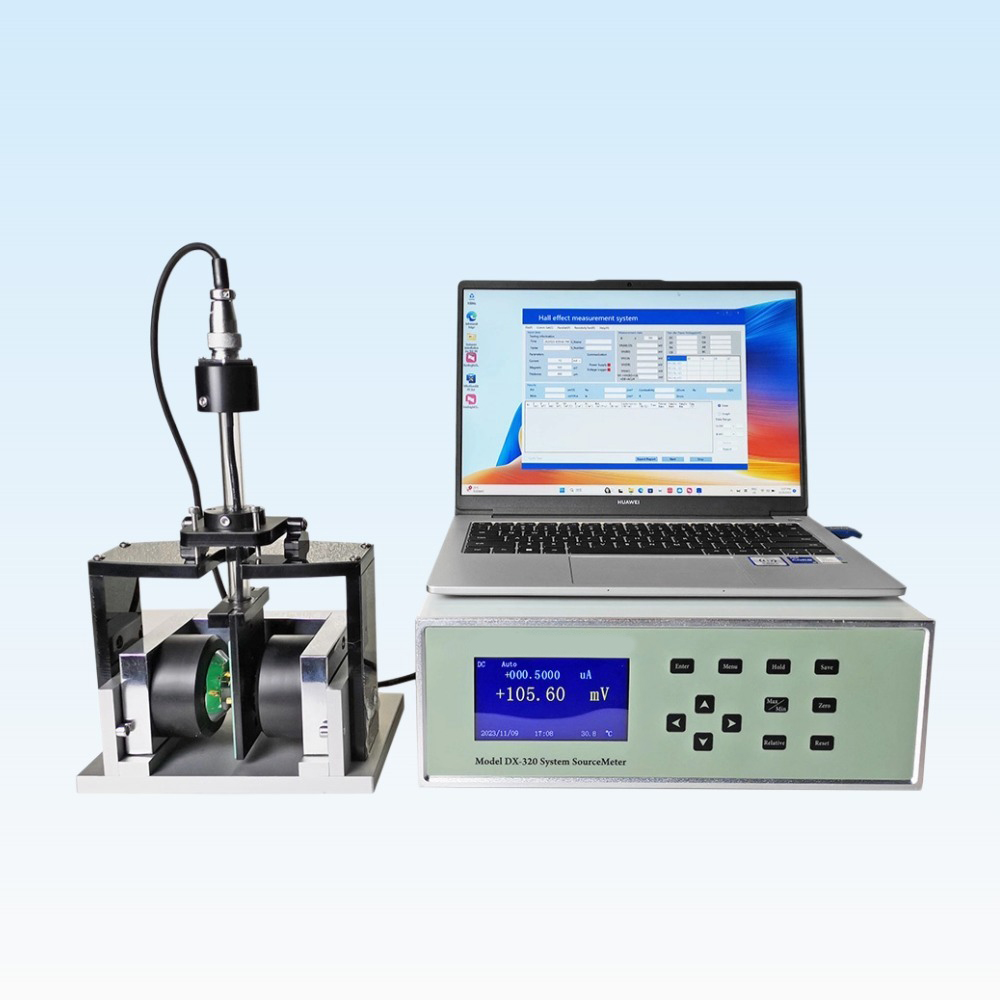

El medidor del efecto Hall con imán permanente CMT-30 es un instrumento de precisión diseñado para analizar las propiedades eléctricas de materiales semiconductores. Este sistema permite medir con precisión la concentración de portadores, la movilidad, la resistividad y el coeficiente Hall, aportando información esencial sobre el rendimiento de los materiales tanto en investigación como en enseñanza.

Los sistemas de medición Hall de Vectomag se desarrollan con orientación técnica de instituciones científicas destacadas en física del estado sólido y análisis de semiconductores. Nuestro equipo se dedica a ofrecer soporte fiable y personalización según las necesidades del cliente.

Ofrecemos configuraciones personalizables adaptadas a sus aplicaciones, con distintas intensidades de campo magnético, portamuestras y entornos de temperatura. Contáctenos para una solución a medida.
