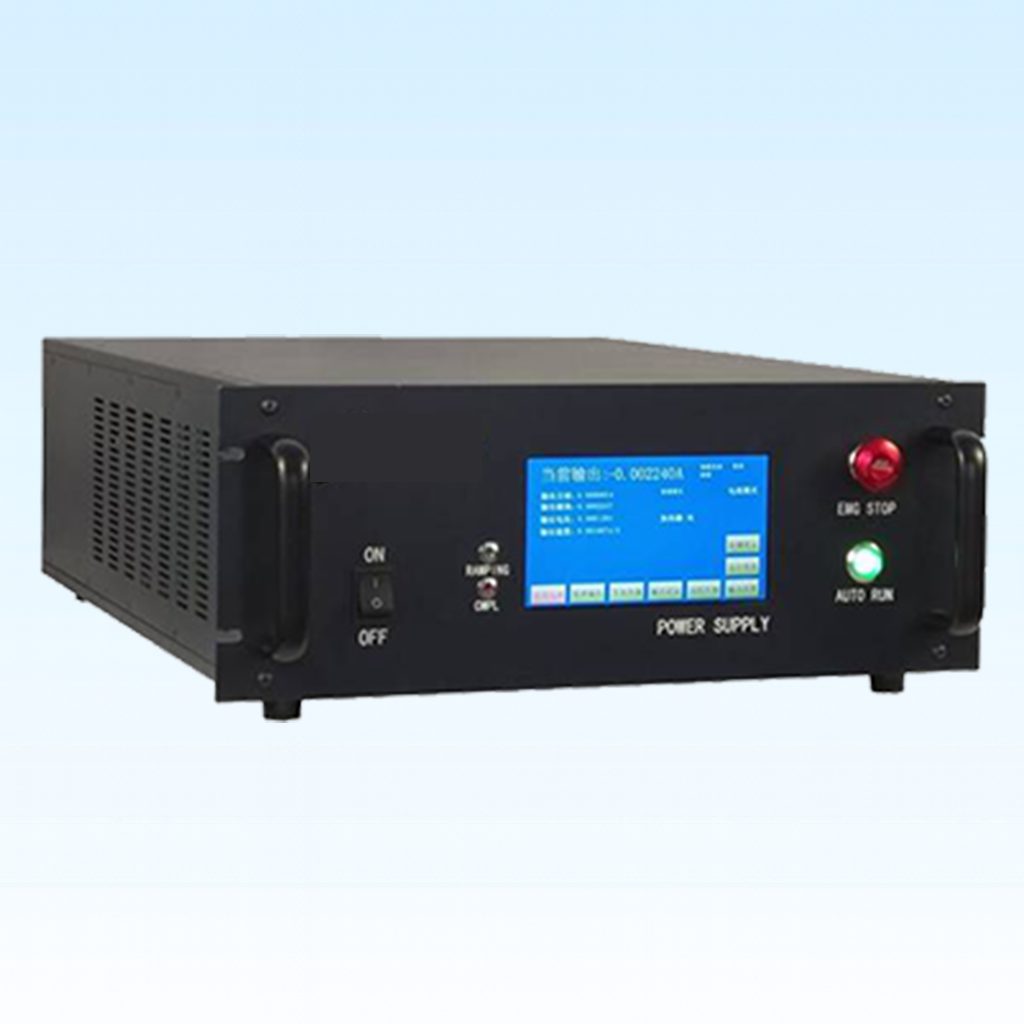

Fuente de alimentación para imanes superconductores

La fuente de alimentación para imanes superconductores Vectomag de la serie SP es un sistema de alimentación totalmente digital y de alta estabilidad, diseñado específicamente para imanes superconductores.

Adopta una arquitectura avanzada adaptada a las características de funcionamiento y a los requisitos de control de precisión de los sistemas superconductores.

Esta fuente de alimentación incorpora una topología híbrida: una etapa de potencia conmutada de entrada para una regulación previa eficiente de la tensión, combinada con un circuito lineal de estabilización de corriente en la etapa de salida.

El diseño combina la alta eficiencia de los convertidores conmutados con el bajo rizado de la regulación lineal, garantizando una estabilidad superior del campo magnético.

El sistema modular cubre un amplio rango de corriente de 100 A a 1000 A, con una interfaz de funcionamiento unificada en todos los modelos, y ofrece flexibilidad y facilidad de uso para aplicaciones superconductoras tanto de laboratorio como industriales.

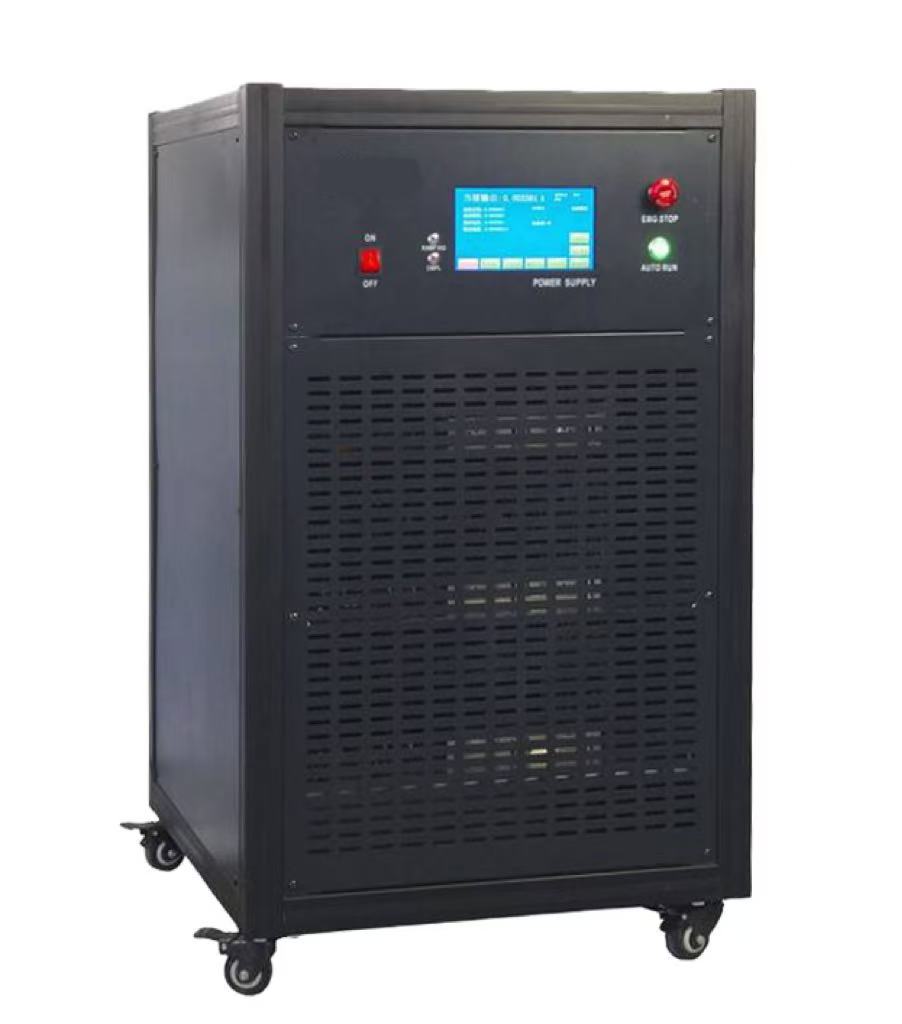

Fuente superconductora tipo armario

1. Conmutación automática de corriente y tensión constantes Permite una transición de control fluida, especialmente adecuada para imanes superconductores de gran inductancia.
2. Detección inteligente de inversión de polaridad Detecta automáticamente el estado del interruptor de inversión. Con el circuito de inversión conectado, el usuario puede ajustar directamente valores negativos de corriente y el sistema invierte automáticamente la polaridad para una salida de corriente bipolar ± real.
3. Segmentos de rampa programables: las velocidades de carga y descarga y las tensiones de corriente constante se pueden ajustar independientemente en varios segmentos entre 0 A y el valor objetivo en A, para controlar con precisión la excitación y el decaimiento del imán.
4. Operación en cuatro cuadrantes Admite corriente y tensión de salida positivas/negativas, con control bidireccional completo de carga y descarga del imán.
5. Detección y protección automáticas contra quench Los circuitos integrados detectan automáticamente eventos de quench del imán o reciben señales externas de quench para una respuesta de seguridad a nivel de sistema.
6. Circuito de descarga de energía por quench: una resistencia de descarga específica, activada automáticamente al producirse un quench, disipa de forma segura la energía magnética almacenada para proteger la bobina y el sistema.
7. Interfaz táctil de alta resolución: control local mediante pantalla táctil LCD en color de 7-inch, con navegación intuitiva por menús y supervisión en tiempo real.
8. Comunicación remota Las interfaces USB y LAN admiten configuración remota, registro de datos y diagnóstico del sistema.
9. Funcionamiento en paralelo para sistemas de alta corriente: varias unidades SP pueden funcionar en paralelo mediante control por bus RS-485 para ampliar la capacidad de corriente.
10. Protección integral y parada de emergencia Protección multinivel frente a pérdida de alimentación, fallo de refrigeración y condiciones anómalas. El botón de parada de emergencia del panel frontal corta instantáneamente la salida y activa el circuito de disipación de energía.

• Supervisión en tiempo real de tensión, corriente y polaridad de salida
• Registro de datos y visualización de tendencias
• Perfiles programables de rampa de corriente/tensión
• Registro de alarmas de quench e informes de eventos
• Interfaz de control con firmware actualizable

La serie SP puede configurarse como una unidad de control independiente o integrarse en una plataforma de control de imanes de mayor tamaño.

Ofrece tanto control local mediante pantalla táctil como supervisión remota desde un PC a través de USB o LAN.

El funcionamiento en paralelo permite ampliar la corriente mediante múltiples canales, manteniendo la sincronización y una estabilidad precisa.

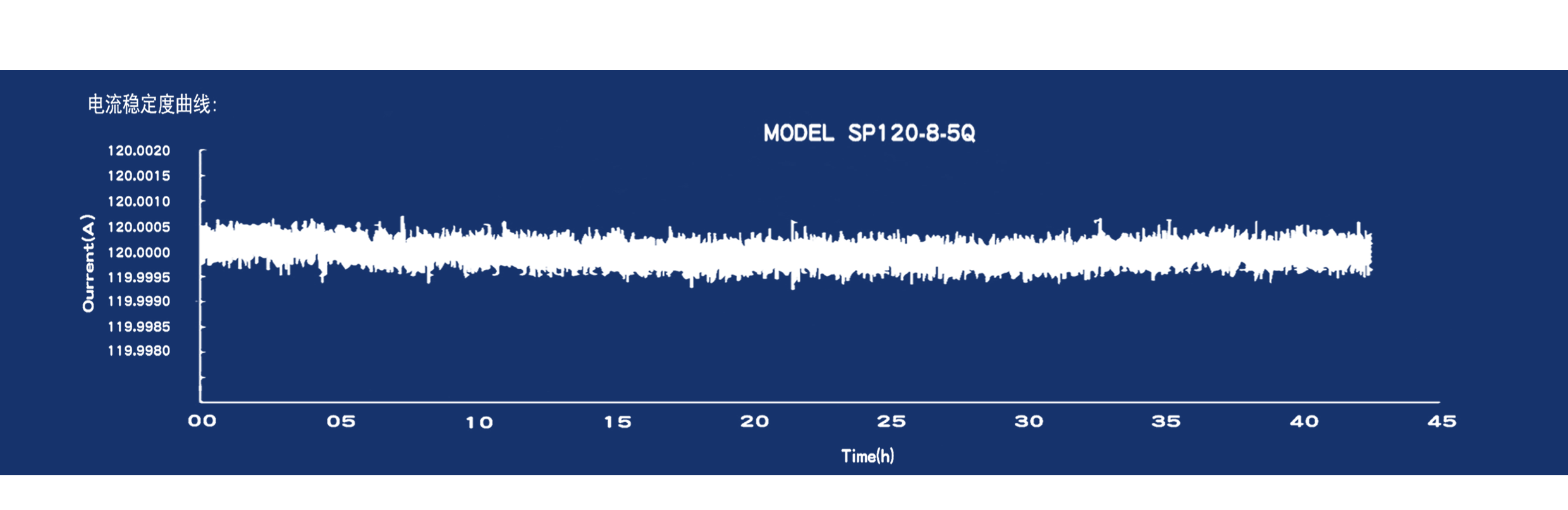

Curva de estabilidad de corriente – Modelo SP120-8-5Q

La fuente de alimentación para imanes superconductores Vectomag serie SP está diseñada para controlar con precisión la corriente en sistemas de imanes criogénicos y de campo elevado, con aplicaciones como:

• Carga de imanes superconductores y funcionamiento en modo persistente
• Sistemas de resonancia magnética e imágenes (NMR / MRI)
• Investigación de materiales criogénicos y experimentos de transporte a baja temperatura
• Ensayos del efecto Hall y de magnetorresistencia
• Control de haces de partículas e investigación de laboratorio en alto campo

• Resistencias de protección del imán contra quench
• Conjunto de conmutador de inversión
• Módulo de relé de control externo
• Software de operación remota (por LAN o RS-485)
• Configuraciones de montaje en rack o tipo armario
• Conjuntos de cables y conectores personalizados

Para realizar un pedido, especifique lo siguiente:

• Número de modelo (p. ej., SP240-8-5Q)
• Requisitos de corriente y tensión de salida
• Método de refrigeración (aire / agua)
• Accesorios opcionales (interruptor de inversión, resistencia de descarga, etc.)
• Necesidades de integración personalizada (comunicación, formato de montaje)
