Sistema de medición del efecto Kerr magnetoóptico (serie MK8000)

El sistema de medición del efecto Kerr magnetoóptico (MOKE) de la serie MK8000 de Vectomag es un instrumento de alta sensibilidad diseñado para la caracterización magnética de precisión.

Permite medir directamente los ángulos de rotación de Kerr longitudinal, transversal y polar o la elipticidad, y adquirir simultáneamente ciclos de histéresis magnética, incluidos los campos coercitivos y de saturación.

Este sistema combina la medición del efecto Kerr con la observación de dominios magnéticos, permitiendo analizar en tiempo real el comportamiento micromagnético, la anisotropía magnética y la evolución de los dominios.

Diagrama estructural del sistema MK8000

• Diseño de doble función para medición del efecto Kerr e imágenes de dominios magnéticos
• Mide el magnetismo en un único punto y admite el mapeo completo de la anisotropía
• Observación en tiempo real de la evolución dinámica de dominios magnéticos
• Láser semiconductor modulado por TTL con detección de señales de bajo ruido
• Módulo óptico integrado — instalación de muestras plug-and-play
• Amplificador de detección síncrona integrado para mediciones de ruido ultrabajo y alta estabilidad
• Módulos opcionales para entornos de vacío, criogénicos y de alto campo

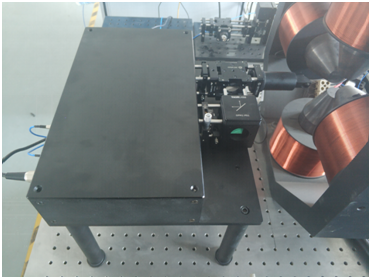

Prototipo físico del sistema MK8000

• Películas delgadas magnéticas y multicapas
• Nanoestructuras magnéticas y medios con patrones
• Materiales magnéticos blandos y duros
• Materiales espintrónicos y magnetoópticos
• Análisis de dominios magnéticos y anisotropía bajo campos variables

• Fuente láser y módulo fotodetector integrados
• Amplificador de detección síncrona y controlador de campo de alta precisión
• Plataformas de rotación y traslación para ensayos angulares de 360°
• Sistema de imágenes CCD para visualizar dominios en tiempo real
• Software de control y adquisición de datos

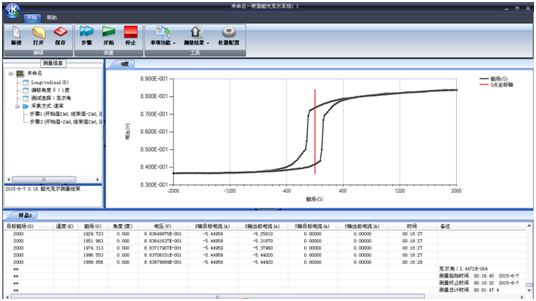

El software del sistema MK8000 integra medición, visualización de datos y obtención de imágenes de dominios en una sola interfaz.

Admite la adquisición automática de datos, el mapeo de parámetros y la captura de imágenes en directo de los dominios magnéticos mediante una cámara CCD.

Funciones del software:

• Adquisición rápida y promediado de bucles Kerr
• Sincronización de temperatura y campo magnético
• Visualización en tiempo real de rotación Kerr o elipticidad
• Imagen y análisis de dominios magnéticos mediante CCD
• Exportación de datos de histéresis y mapeo en formatos estándar

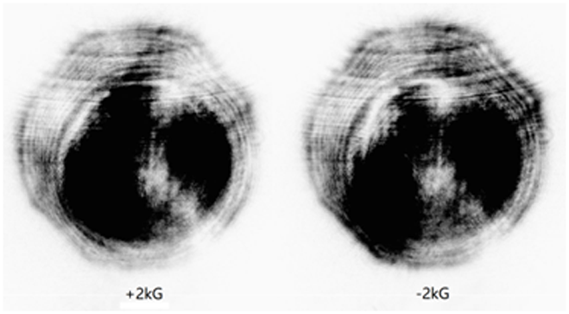

Inversión de dominios magnéticos bajo el microscopio Kerr

• Cámara de vacío para observar dominios magnéticos in situ
• Módulo de temperatura criogénica
• Opciones de electroimán de alto campo o imán superconductor
• Accesorios de blindaje óptico y polarización
• Kits de rotación y posicionamiento de muestras
