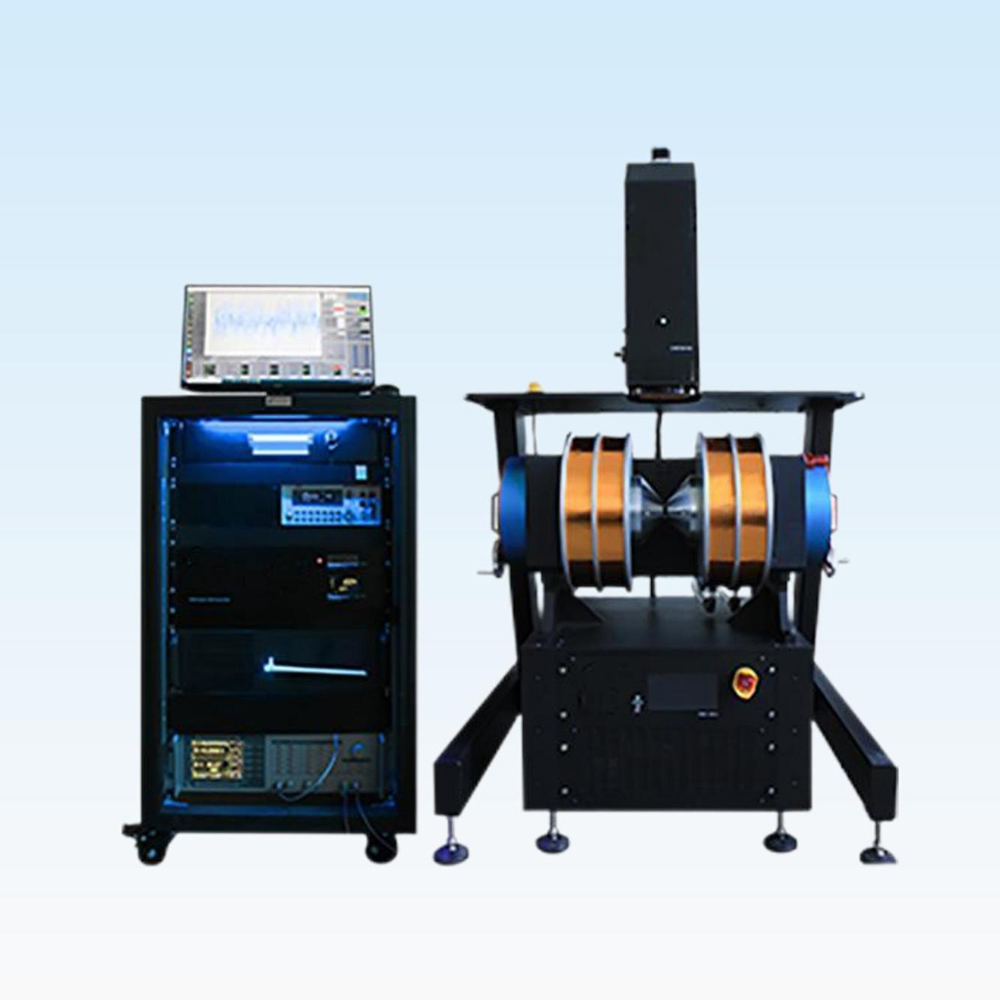

CMT-100 Лабораторный магнитометр VSM
CMT-100 — компактная лабораторная система VSM для анализа намагниченности, магнитного гистерезиса и других основных магнитных свойств исследуемых материалов.
Посмотреть продуктVectomag
Система измерения магнитного момента

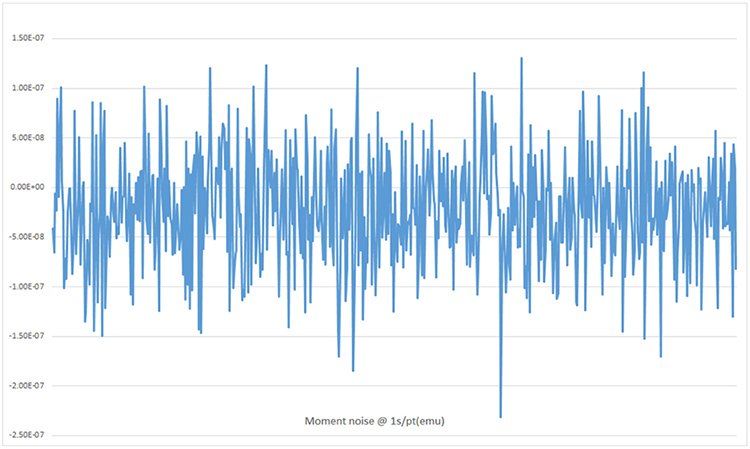

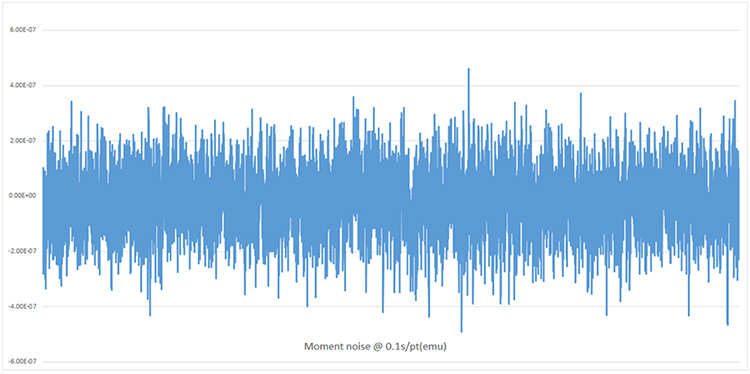

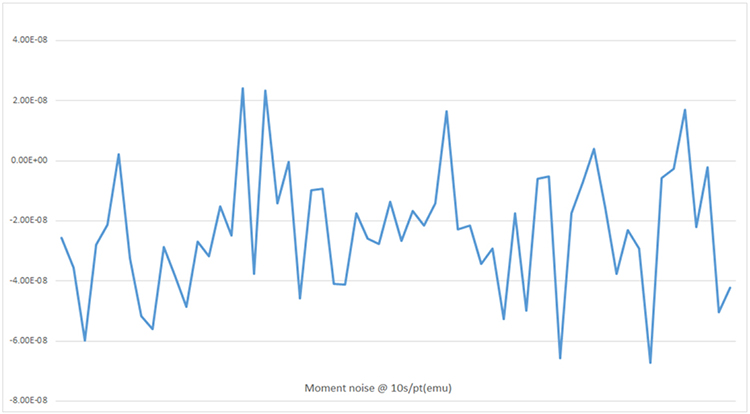

Высокочувствительная система измеряет магнитный момент вплоть до 10⁻⁸ emu и обеспечивает точные измерения намагниченности для исследований передовых материалов.
Открыть изображение
Ключевые параметры выбора
- Диапазон температуры
- Доступны низко- и высокотемпературные опции
1. Обзор продукта
Система измерения магнитного момента предназначена для точного измерения магнитного момента широкого спектра материалов. Она обеспечивает высокоточные данные и расширенные возможности, что делает её идеальным выбором для исследований и разработок в области магнетизма.
Эта система подходит для измерения:
- Диамагнитных, парамагнитных, ферромагнитных, ферримагнитных и антиферромагнитных материалов
- Дисперсные и сплошные материалы магнитной записи
- Материалы GMR, CMR, с обменным смещением и спиновых вентилей
- Магнитооптические материалы, объёмные материалы, порошки, тонкие плёнки, монокристаллы и жидкости
Основные области применения:
- Исследование свойств материалов в области магнетизма
- Оценка магнитных материалов для промышленного применения
- Передовые испытания сверхпроводящих материалов
- Прецизионные магнитные измерения при изменяющихся температурах
2. Основные особенности
- Петля магнитного гистерезиса (M-H): система измеряет петлю магнитного гистерезиса и предоставляет данные о коэрцитивной силе, остаточной намагниченности, намагниченности насыщения, моменте и других параметрах.
- Измерение кривой M-T: поддерживает измерение M-T, включая сверхпроводящий переход с низкотемпературной опцией и точку температуры Кюри с высокотемпературной опцией.
- Вибрационная головка с непрерывным электрическим вращением 360°: входит в стандартный комплект, обеспечивает непрерывное вращение всего образца для точных измерений.
- Высокоскоростной сбор данных: беспрецедентная скорость испытаний с получением магнитного момента, поля и температуры каждые 10ms позволяет быстро выявлять изменения во время испытания. Петлю гистерезиса можно получить всего за 14 секунд.
- Высокоточный лазерный датчик перемещения: система включает лазерный датчик перемещения с изменением амплитуды 1 μm, обеспечивающий замкнутое управление для долговременной стабильности.

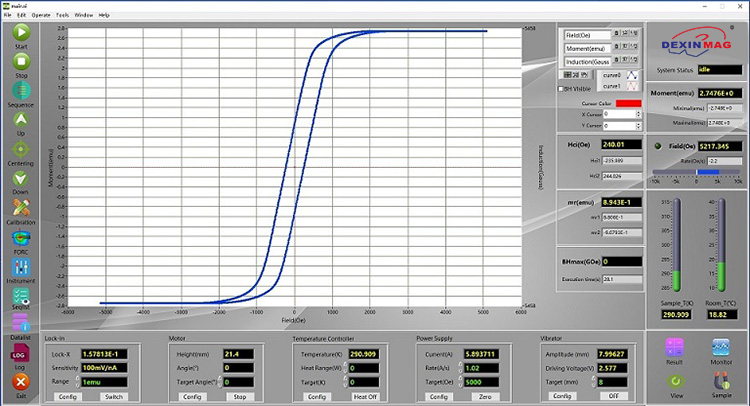

Программный интерфейс

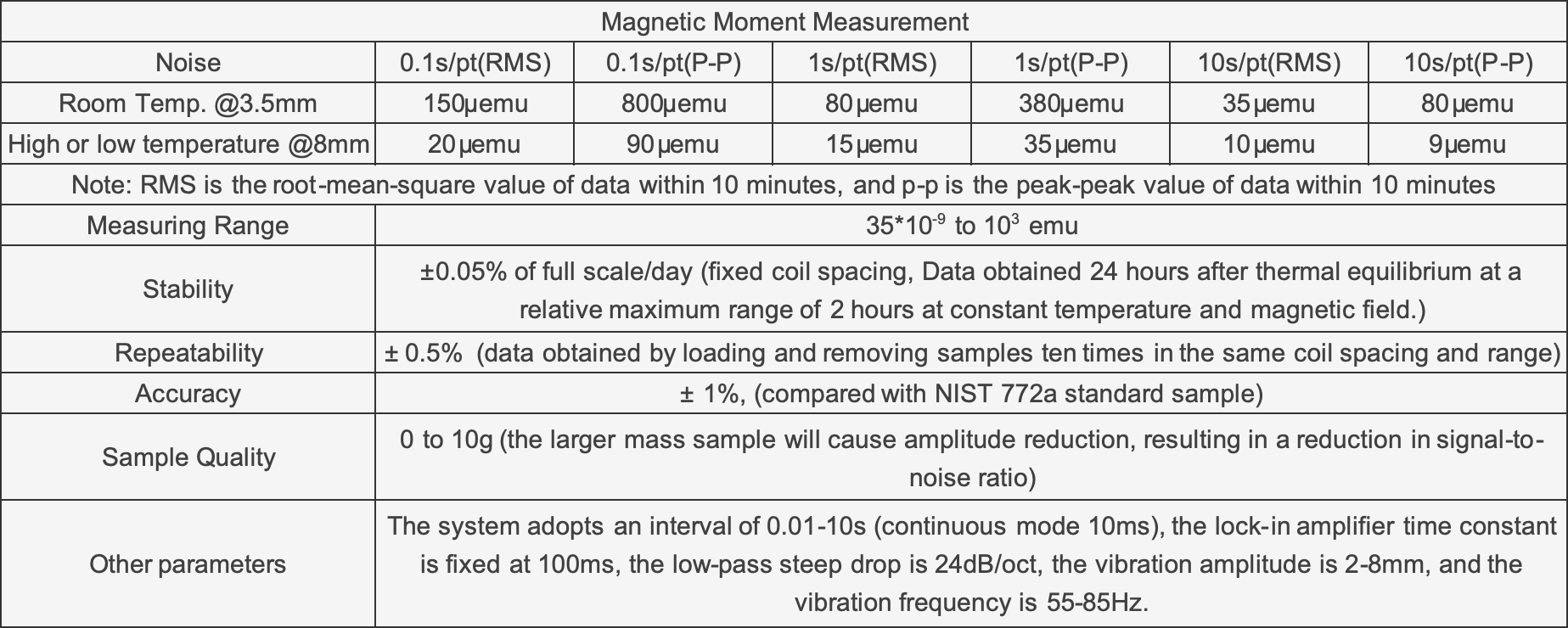

3. Технические характеристики
| Parameter | Value |
|---|---|
| Материалы для испытаний | Диамагнитные, парамагнитные, ферромагнитные, ферримагнитные, антиферромагнитные |
| Диапазон измерений | 0-10,000 Oe (зависит от конфигурации) |
| Диапазон температуры | Доступны низко- и высокотемпературные опции |
| Скорость испытания | интервалы 10ms |
| Лазерный датчик перемещения | Изменение амплитуды 1 μm, долговременная стабильность 8mm |
| Максимальный размер образца | Диаметр 100mm, доступны индивидуальные держатели |
4. Испытуемые образцы и применения
Система измерения магнитного момента предназначена для испытаний широкого спектра материалов, включая:
- Ферромагнитные материалы: измерение и анализ ферромагнитных веществ для различных научных и промышленных применений.
- Материалы GMR, CMR и спиновых вентилей: исследование поведения материалов, используемых в передовых электронных устройствах.
- Магнитооптические материалы: исследование материалов, реагирующих на магнитные поля и свет.
Комплектация системы измерения магнитного момента CMTV-9005
| № | Название компонента | Номер модели | Кол-во | Применение |
| 1 | Электромагнит с регулируемым зазором | CMTSB-130 | 1 | Создание поля |
| 2 | Биполярный источник питания электромагнита | CMTEP-7050 | 1 | Для электромагнита |
| 3 | Синхронный усилитель | 1 | Сбор данных | |
| 4 | Вибрационная головка | 1 | Вибрация | |
| 5 | Стержень образца | 1 | Удлинение образцов | |
| 6 | Держатель образца | 10 | Удержание образцов | |
| 7 | Приспособление крепления образца | 10 | Для пленочных образцов | |
| 8 | Опора вибрационной головки | 1 | Поддержка вибрационной головки | |
| 9 | Шкаф | 1 | Для измерительных приборов | |
| 10 | Калибровочный образец | 1 | Калибровка момента | |
| 11 | Компьютер | 1 | Для программного обеспечения | |
| 12 | Охладитель | RG0309 | 1 | Охлаждение электромагнита и источника питания |
| 13 | Высокотемпературная система | RT-873K | 1 | |
| 14 | Низкотемпературная система | 80K-350K | 1 | В РАЗРАБОТКЕ |
Комплектация системы измерения магнитного момента CMTV-9007
| № | Название компонента | Номер модели | Кол-во | Применение |
| 1 | Электромагнит с регулируемым зазором | CMTSB-178 | 1 | Создание поля |
| 2 | Биполярный источник питания электромагнита | CMTEP-9060 | 1 | Для электромагнита |
| 3 | Синхронный усилитель | 1 | Сбор данных | |
| 4 | Вибрационная головка | 1 | Вибрация | |
| 5 | Стержень образца | 1 | Удлинение образцов | |
| 6 | Держатель образца | 10 | Удержание образцов | |
| 7 | Приспособление крепления образца | 10 | Для пленочных образцов | |
| 8 | Опора вибрационной головки | 1 | Поддержка вибрационной головки | |
| 9 | Шкаф | 1 | Для измерительных приборов | |
| 10 | Калибровочный образец | 1 | Калибровка момента | |
| 11 | Компьютер | 1 | Для программного обеспечения | |
| 12 | Охладитель | RG0309 | 1 | Охлаждение электромагнита и источника питания |
| 13 | Высокотемпературная система | RT-873K | 1 | |
| 14 | Низкотемпературная система | 80K-350K | 1 | В РАЗРАБОТКЕ |
5. Конфигурация системы
Варианты конфигурации системы рассчитаны на различные потребности пользователей:
- Базовые опции: включают необходимые компоненты для стандартной работы.
- Расширенные конфигурации: обеспечивают более высокую точность и дополнительные функции, такие как испытания при низких и высоких температурах.

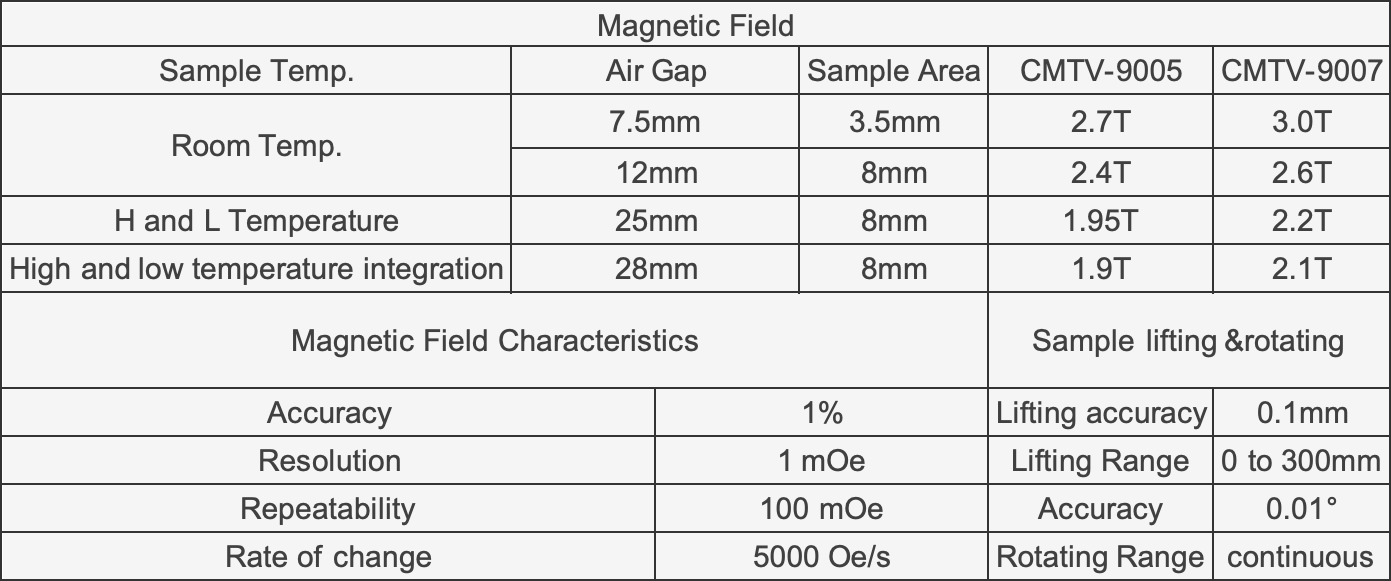

Базовые варианты
| Температура магнитного поля (опция полюсов Fe-Co) | |||||
| Темп. образца | Воздушный зазор | Область образца | CMTV-9005 | CMTV-9007 | |
| Комнатная температура | 7.5mm | 3.5mm | 2.87T | 3.20T | |
| 12mm | 8mm | 2.59T | 2.76T | ||
| Интеграция высоких и низких температур | 25mm | 8mm | 2.23T | 2.53T | |
| Высокая интеграция | 28mm | 8mm | 1.98T | 2.23T | |

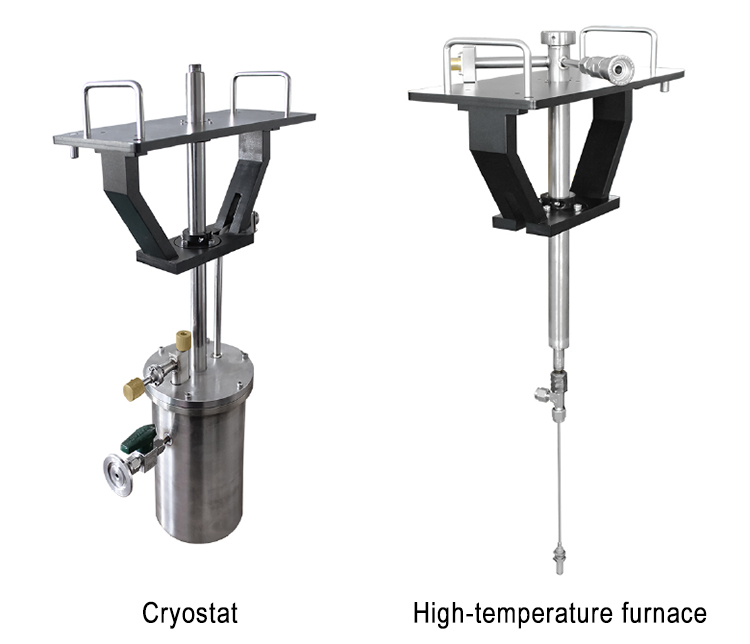

| Температурные опции | ||
| Низкая температура | Высокая температура | |
| от 80K до 370K | от 350K до 1050K | |
| Разрешение по температуре | 0.001K | ±0.1K |
| стабильность | ±0.1K | ±1K |
| Время и скорость изменения температуры | минимум 15min, максимум 6k/min | минимум 35min, максимум 20K/min |
| среда образца | поток азота | статический аргон |
| изоляционный слой | вакуум | Вакуум и многослойные теплоизоляционные материалы |
| Наружный диаметр и пространство образца | φ19mm, φ8mm | φ19mm, φ8mm |
7. Функции программного обеспечения
Система измерения магнитного момента имеет удобный программный интерфейс со следующими возможностями:
- Мониторинг данных в реальном времени: непрерывный контроль данных во время испытаний.
- Настраиваемые параметры испытаний: изменение настроек под конкретные исследовательские задачи.
- Экспорт данных: удобный экспорт результатов в различных форматах для анализа и документирования.
6. Дополнительные принадлежности
Следующие принадлежности доступны для индивидуальной настройки:
- Держатель образцов: совместим с различными размерами и формами образцов.
- Дополнительные зонды и датчики: для расширения функциональности и более точных измерений в специализированных приложениях.

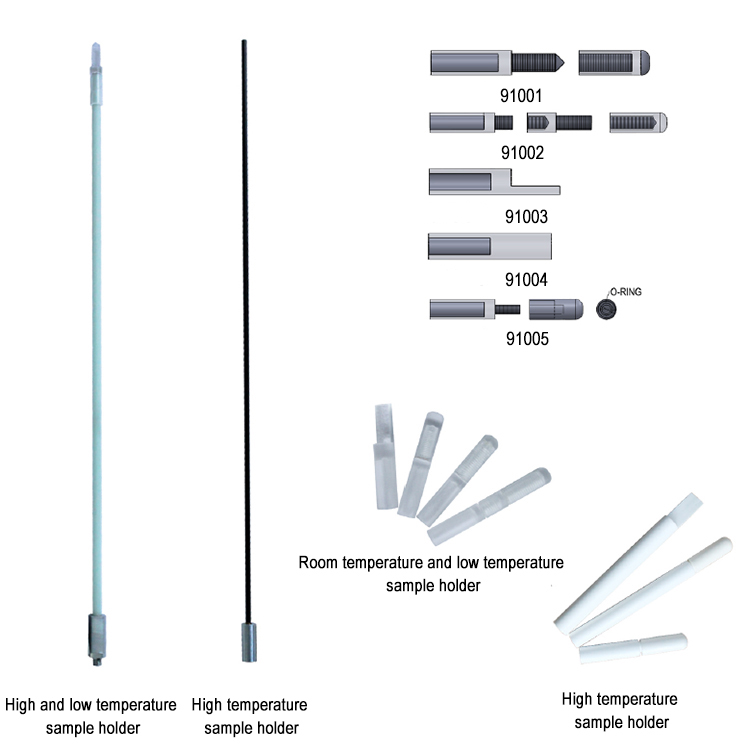

| Стержень образца для комнатных и низких температур (углеродное волокно) | ||
| № | Образец | Макс. размер образца (mm) |
| 91001 | блок | Φ4*10 |
| 91002 | порошок | Φ4*10 |
| 91003 | Плёнка, вне плоскости | 10*6.4 |
| 91003m | Плёнка, вне плоскости | 10*2.5 |
| 91004 | Пленка, в плоскости | 6.4*10 |
| 91004m | Пленка, в плоскости | 2.5*10 |
| 91005 | жидкость | Φ2.5*10 |
| Высокотемпературный стержень образца (кварц) | ||
| № | Образец | Макс. размер образца (mm) |
| 91011 | блок | Φ4*10 |
| 91012 | порошок | Φ4*10 |
| 91013 | Плёнка, вне плоскости | 10*6.4 |
| 91014 | Пленка, в плоскости | 6.4*10 |
8. Информация для заказа
За подробной информацией о заказе, доступных конфигурациях и ценах обращайтесь в Vectomag.
