표면 자기광학 커 효과 시스템

표면 자기광학 커 효과 시스템(SMOKE)은 재료 표면의 자기광학 효과를 연구하는 정밀 기기입니다. 자화된 표면에서 반사되는 편광의 변화를 측정하여 자기 특성과 자구 구조에 대한 정보를 제공합니다.

• 커 각: 반사 시 선형 편광된 빛의 회전.
• 커 타원율: 생성된 타원 편광의 반장축과 반단축의 비.

이 시스템은 커 효과 측정과 미세 자구 이미징을 통합하여 연구 및 산업 응용 모두에서 높은 안정성과 분해능을 제공합니다.

• TTL 변조 기능을 갖춘 저잡음 레이저 광원.
• 광강도 신호를 정확하게 수집하는 고감도 광검출기.
• 주파수 동기 신호 수집용 록인 증폭기.
• 저잡음, 높은 분해능 및 우수한 안정성.
• 통합 광학 시스템: 사용자는 시료를 장착하고 시료 로드만 조정하면 됩니다.
• Kerr 효과 측정과 자구 현미경 관찰을 결합하여 6 µm의 현미경 분해능을 제공합니다.
• 다양한 자기장 및 극저온 옵션을 갖춘 진공 내 제자리 측정 기능.

• 자기광학 특성을 갖는 박막 및 다층막
• Kerr 효과 기반 분석용 스핀트로닉스 소자
• 표면 자기 이방성 연구
• 자벽 동역학 및 매핑 실험

대표적인 응용 분야:

• 자기 히스테리시스 루프 측정(종방향, 횡방향, 극형)
• 시료 표면의 커 신호 영역 매핑
• 360° 회전을 통한 자화 용이축 및 난축 결정
• 통합 전기 인터페이스를 통한 자기전기 결합 시험

• TTL 변조 저노이즈 레이저
• 고감도 광검출기
• 록인 증폭기
• 통합 Kerr 및 현미경 시스템
• 자구 이미징용 고속 CCD

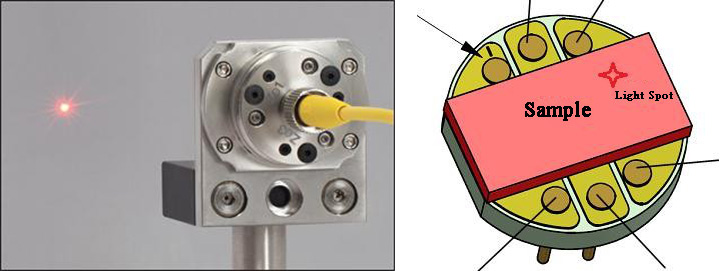

• 전기 인터페이스를 갖춘 진공 호환 시료 챔버

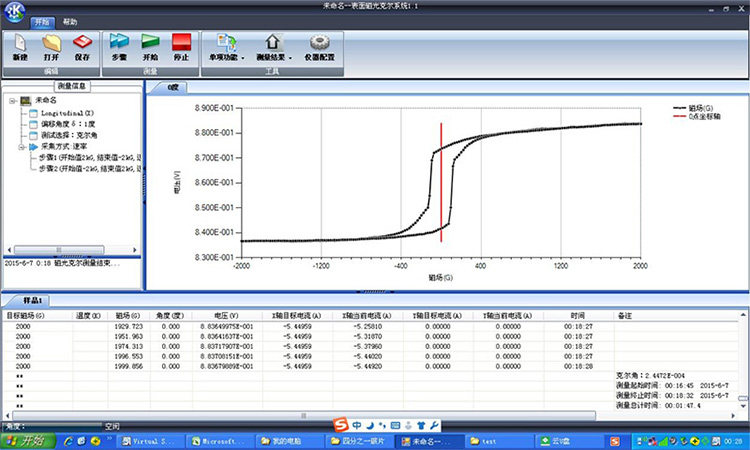

• 실시간 히스테리시스 루프 수집(종방향, 횡방향, 극형 모드)
• 자동 배경 제거 및 잡음 보정
• 단계 제어를 통한 영역 매핑 및 이방성 시험

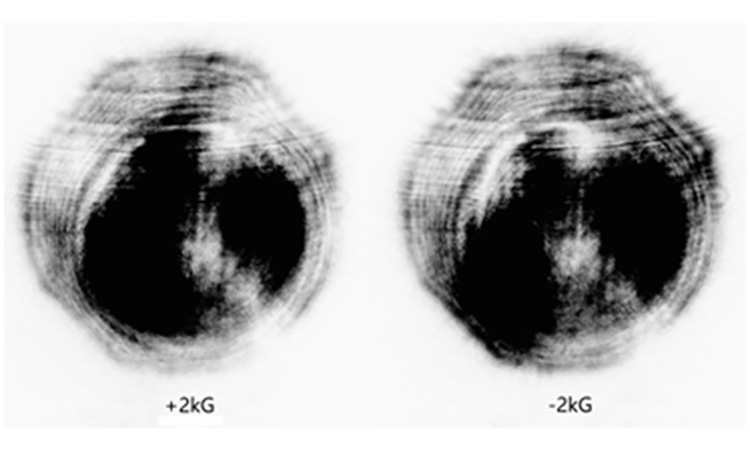

• 표면 자구 이미지 획득 및 분석
• Excel, Origin 및 기타 과학 소프트웨어와 호환되는 형식으로 데이터 내보내기

• 극저온 옵션(100 K – 300 K 범위)
• 가변 자기장 구성(최대 2.2 T)
• 자구 이미징 향상을 위한 편광자 및 추가 광학 필터

모델: 표면 자기광학 Kerr 효과 시스템

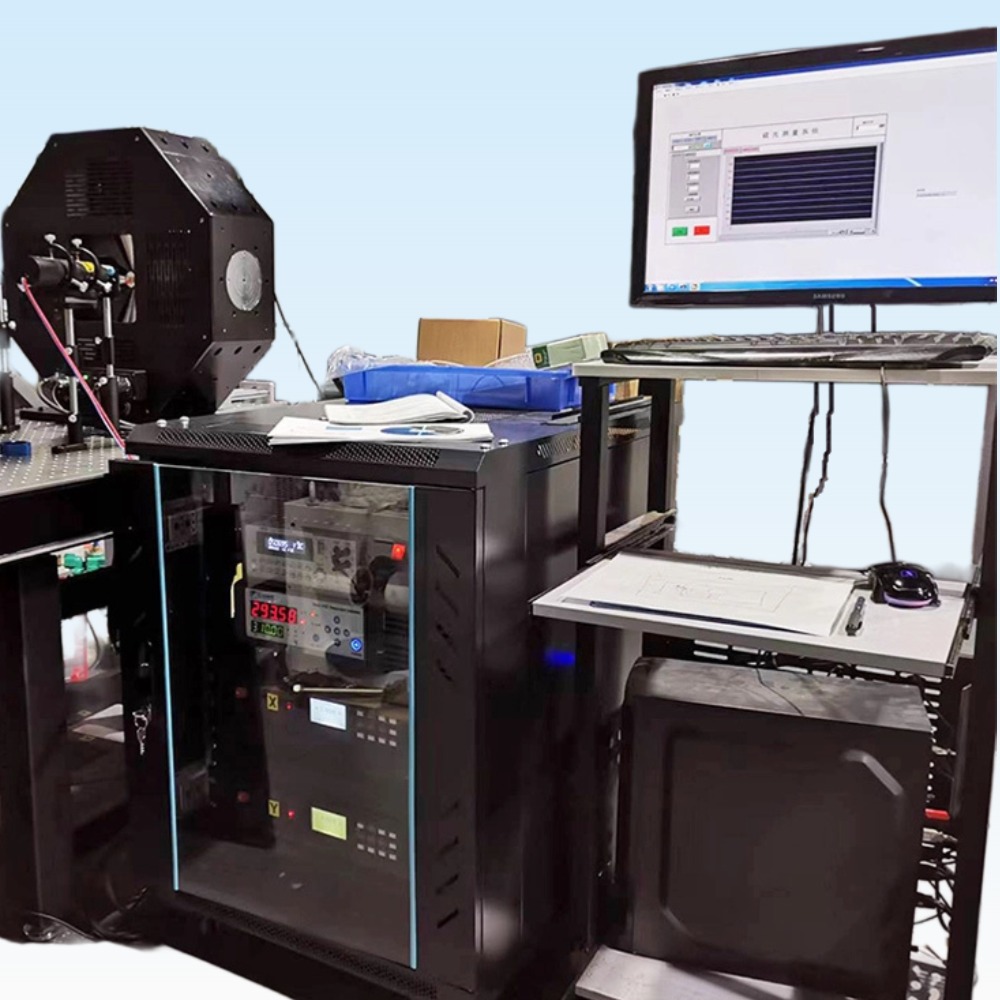

표준 구성품: 광학 모듈, 전자석, CCD 현미경 시스템, 시료 스테이지
선택 액세서리: 극저온 스테이지, 가변 자기장 모듈, 편광자
