헬름홀츠 코일

Name: 헬름홀츠 코일
Brand: Vectomag

Vectomag 헬름홀츠 코일은 폐루프 제어로 정밀하고 균일한 자기장을 생성하며, 교정, 센서 시험 및 자기 연구에 적합합니다.

견적 요청 ↗ 사양 보기 ↓

1. 제품 개요

Vectomag 헬름홀츠 코일 시스템은 20년에 가까운 설계 및 제조 경험을 바탕으로 정밀하게 설계된 자기장 생성 플랫폼입니다.

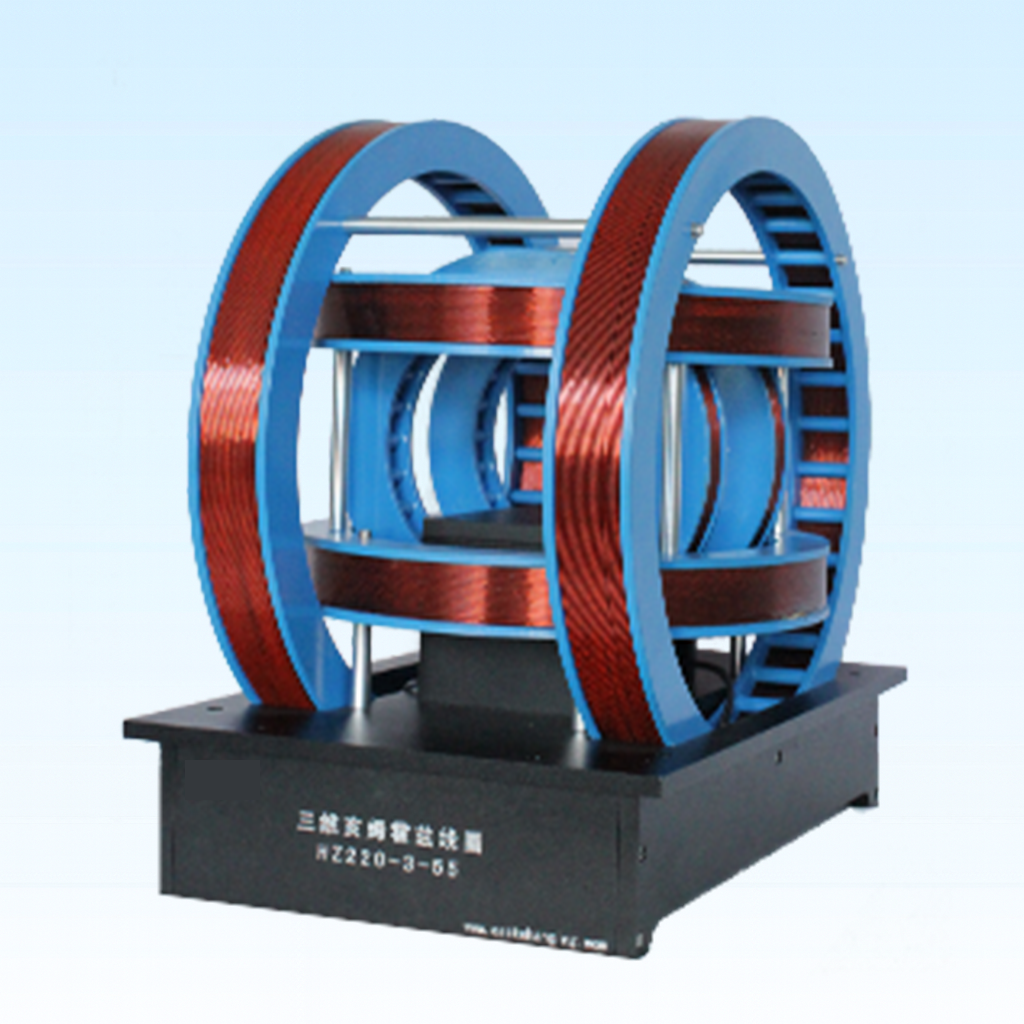

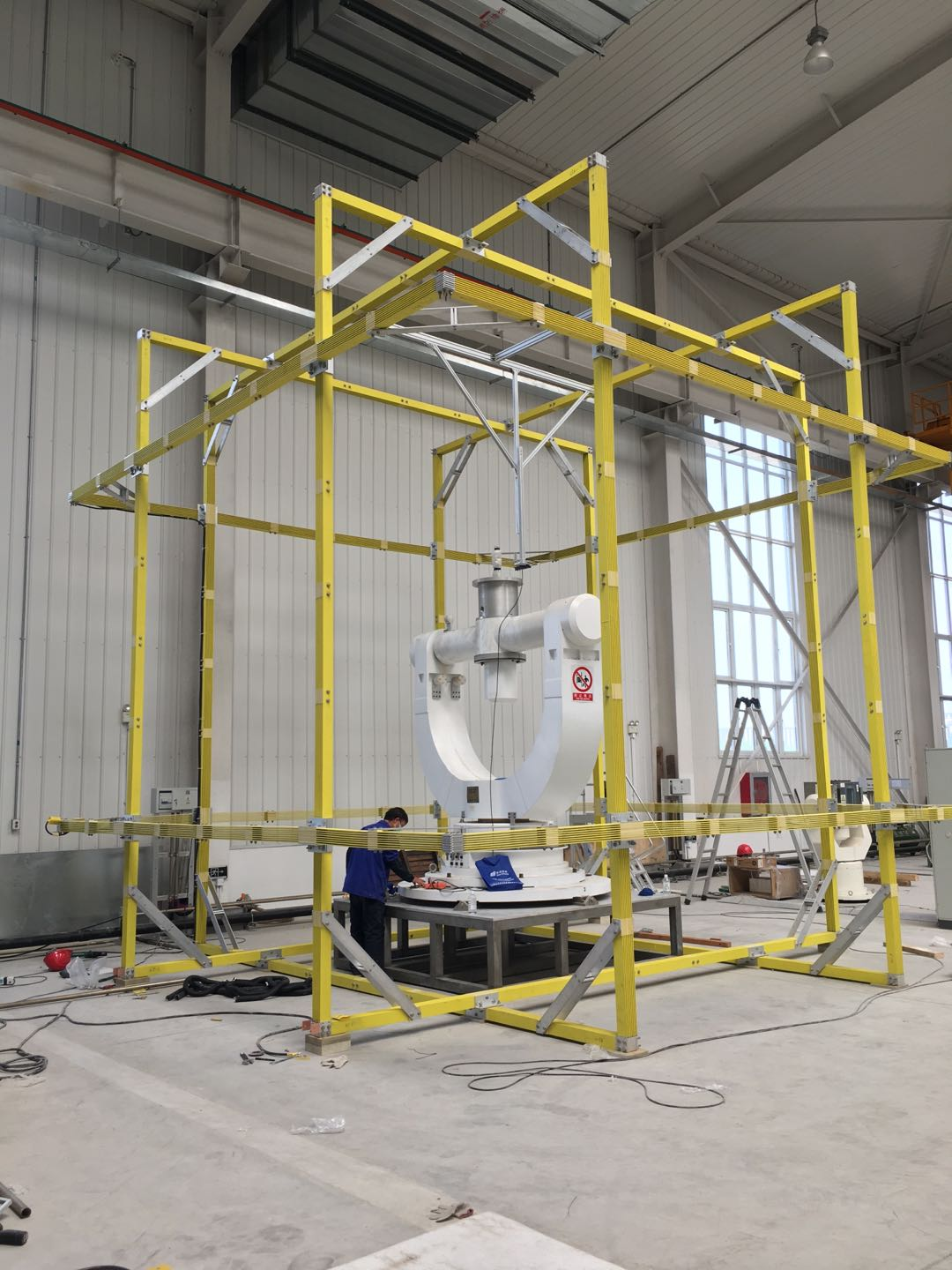

다양한 연구 및 산업 요구에 대응하도록 여러 코일 크기와 자기장 세기의 1차원, 2차원 및 3차원 구성을 제공합니다.

각 코일 세트에 고정밀 정전류 전원 공급 장치, 자기장 측정 계측기 및 전용 제어 소프트웨어를 연결하여 폐루프 자기장 제어 시스템을 구성할 수 있습니다.

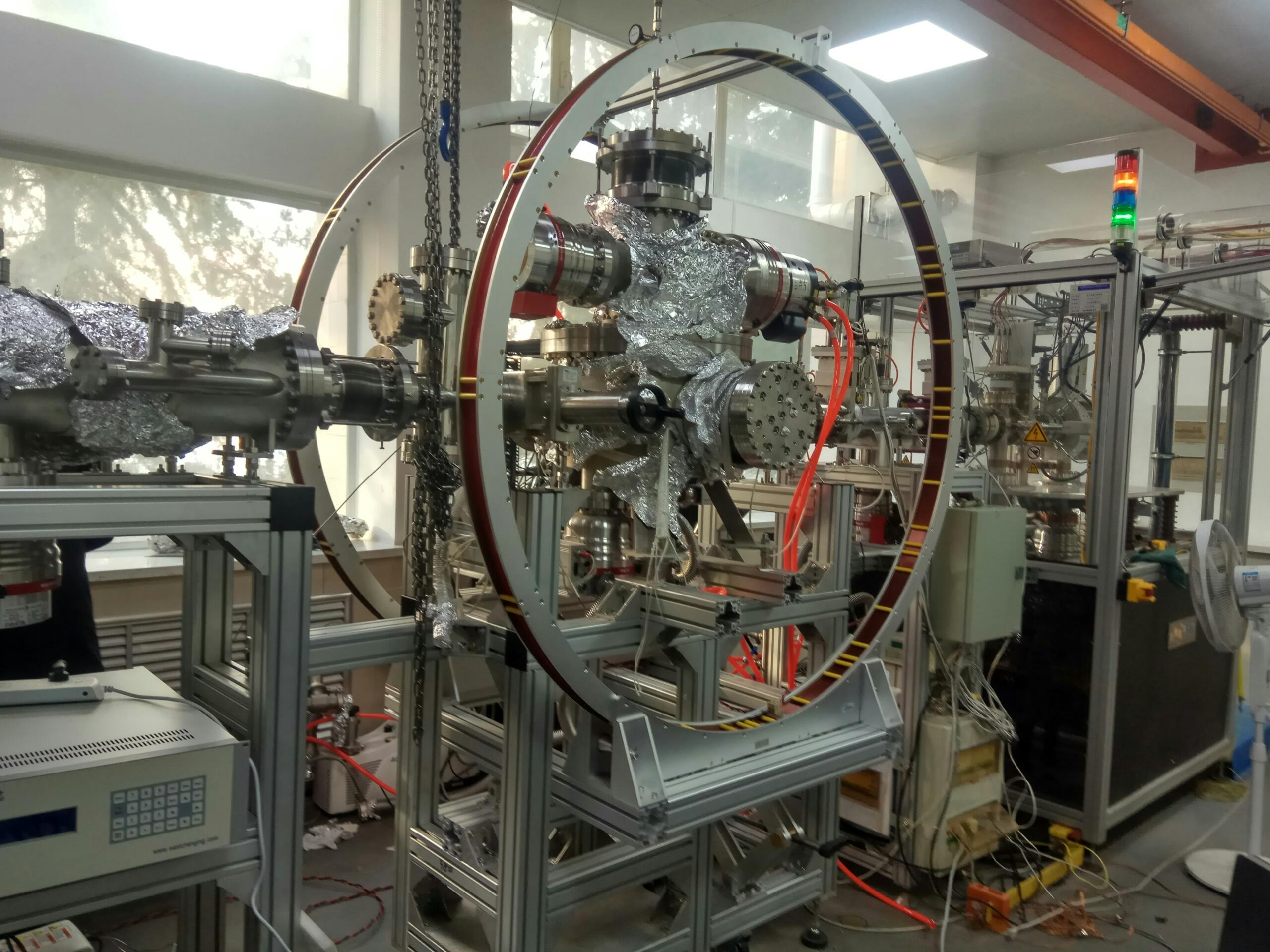

이를 통해 지자기 차폐 또는 보상, 맞춤형 균일 자기장 생성, 프로브 스테이션과 측정 장치를 이용한 자기장 내 시험을 수행할 수 있습니다.

Vectomag 헬름홀츠 코일은 과학 연구, 자성 소재 시험, 교정 및 센서 개발에 널리 사용되며, 자기장 범위와 형상의 완전한 맞춤 구성을 지원합니다.

3. 기술 사양

3. 기술 사양
Parameter	Value
코일 유형	1D / 2D / 3D 헬름홀츠 구성
코일 재료	무산소 구리 또는 에나멜 구리선
코일 프레임	비자성 알루미늄 합금
자기장 세기 범위	맞춤 제작 가능(일반적으로 0–2T, 코일 크기에 따라 다름)
자기장 균일도	중앙 20 mm 영역에서 최대 ±0.1%
냉각 방식	공냉 또는 수냉
전원 공급 장치	고정밀 정전류원
제어 모드	폐루프 또는 개루프(소프트웨어 인터페이스 사용)
응용 분야	자기장 시뮬레이션, 보상 및 교정
맞춤 구성	코일 직경, 간극 거리 및 자기장 범위 맞춤 설정 가능

5. 시스템 구성

헬름홀츠 코일 쌍 (1D / 2D / 3D)
Vectomag 정밀 양극성 전원 공급기
고정확도 가우스미터 (선택 사양)
자동 자기장 안정화 기능을 갖춘 폐루프 제어 소프트웨어
온도 및 냉각 제어 장치(옵션)

2. 주요 특징

헬름홀츠 코일 R&D 및 맞춤 제작 분야의 20년 이상 경험
단축, 2축 및 3축 구성 제공
정밀한 기하학적 정렬을 통한 균일 자기장 생성
피드백 조절 기능을 갖춘 폐루프 제어 시스템
연속적이고 안정적인 작동을 위한 수냉 또는 공냉 옵션
Vectomag 양극성 정밀 전원 공급기와 호환
벡터 자기장 합성 및 프로그램 가능한 자기장 스윕 지원
자기 교정, 홀 효과 연구 및 MEMS 시험에 적합

4. 시험 가능한 시료 및 응용

홀 효과 및 자기저항 측정
자기 센서 및 트랜스듀서 교정
MEMS 및 반도체 소자 시험
초전도 및 극저온 자석 실험
외부 자기장 차폐 및 보상
생명의학 및 자성 나노입자 연구

6. 선택 사양 부속품

양극성 프로그래머블 전류원(Vectomag P 시리즈)
수냉 및 온도 제어 모듈
광학 또는 기계식 프로브 스테이션 통합
자기장 매핑 및 데이터 수집 소프트웨어
진공 챔버 또는 극저온 시스템 통합(맞춤형)

7. 소프트웨어 기능

실시간 자기장 모니터링 및 자동 보정
벡터 자기장 합성 및 프로그램 가능한 스윕
PID 폐루프 안정화
데이터 기록 및 내보내기 (CSV, TXT)
LAN 또는 USB 인터페이스를 통한 원격 제어
